貼片三腳電感和工字三腳電感的區別
2020-05-20 16:24:44
admin
715
貼片三腳電感和工字三腳電感都可以應用于DC-DC升/降壓電路中，兩種電感在電氣性能上差別不大，但對于客戶來說，兩者的區別很大。

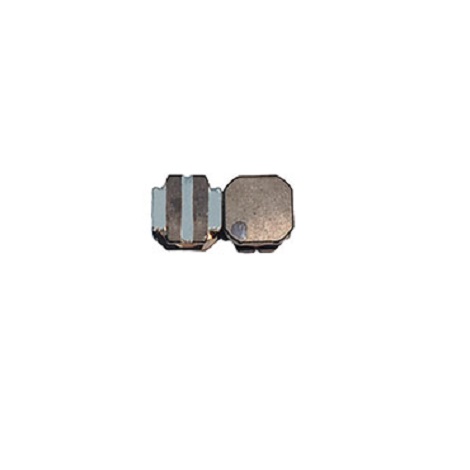

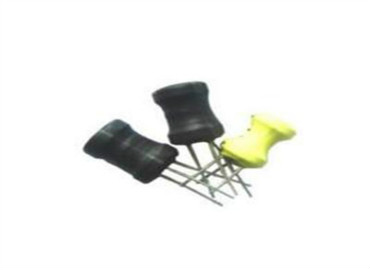

1、PCB板元器件排布：貼片三腳電感為貼片電感，平貼于PCB板，節省板子空間；工字三腳電感為插件電感，在設計PCB板圖時，需要考慮其他元器件的磁場是否互斥，預留大部分的空間給工字三腳電感。
2、省去人工成本：貼片三腳電感都是成盤包裝，可以直接上機器，過回流焊，不需要人工插件；工字電感為袋裝，需要人工插件，成本就會高很多。
3、產品尺寸：貼片三腳電感為貼片電感，高度和普通貼片電感一致，適合所有應用的產品；工字三腳電感的高度是固定的，產品的尺寸也不可避免的高，客戶想要更改產品高度，就受到限制。
貼片三腳電感既然有這么多的優勢，為什么購買的人很少呢？
首先，貼片三腳電感是谷景電子獨家研發，市面上沒有其他電感廠家在生產，谷景有一家客戶，對貼片三腳電感很感興趣，因?yàn)榉N種原因，在市面上找了很多電感廠家，但是沒有一家可以提供給他，又轉回找到谷景。
其次，貼片三腳電感的價格想較于工字三腳電感，成本較高，即使后期省去很大的成本，但依然還是不能吸引客戶。所以，客戶可以根據情況選擇貼片電感或是工字三腳電感，谷景兩種電感都生產。
