谷景科普插件共模電感阻值偏高的可能原因

編輯：谷景電子

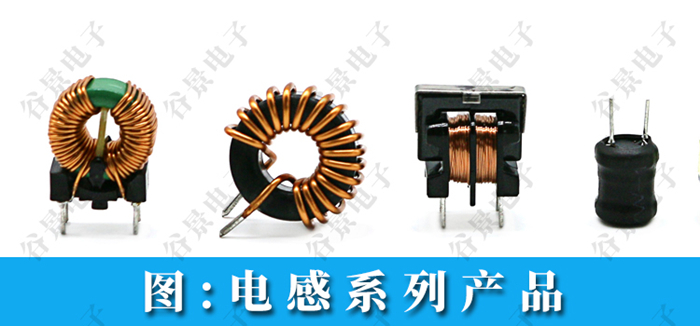

共模電感是一種用于抑制電磁干擾的電子元器件。它可以有效地減少電路中的EMI,提高系統的抗干擾能力。然而，在使用共模電感時，有時會出現阻值偏高的情況。這不僅會影響電路的性能，還會增加成本和故障率。那么，為什么共模電感阻值偏高呢？以及如何解決這個問題呢？本篇，谷景就帶大家來詳細了解一下這個問題吧。

一、共模電感阻值偏高的原因

  1. 線圈匝數過多：如果線圈匝數過多，會導致電流過大，從而使阻值偏高。因此，在設計共模電感時，應該根據實際需要選擇合適的匝數。

  2. 線圈繞制方向和匝數相同：如果線圈繞制方向和匝數相同，會導致電流流經同一路徑，從而使阻值偏高。因此，在設計共模電感時，應該注意線圈繞制方向的選擇。

  3. 線圈長度過長：如果線圈長度過長，會導致電阻增加，從而使阻值偏高。因此，在設計共模電感時，應該注意線圈長度的選擇。

  4. 線圈截面積過?。喝绻€(xiàn)圈截面積過小，會導致電阻增加，從而使阻值偏高。因此，在設計共模電感時，應該注意線圈截面積的選擇。

二、解決方法

  1. 優化設計：在設計共模電感時，應該根據實際需要選擇合適的匝數、繞制方向和長度以及截面積等參數。同時，還應該考慮其他因素的影響，如溫度、頻率等。

  2. 采用高質量材料：使用高質量的磁芯和導體材料可以有效地降低阻值偏高的問題。此外，還可以采用多層結構來增加線圈的表面積和散熱效果。

  3. 加強測試和檢測：在生產過程中，應該加強對共模電感的測試和檢測工作。及時發現問題并進行調整和改進，以確保產品的質量和性能。

總之，共模電感阻值偏高是一個比較常見的問題，但是只要采取正確的措施就可以有效地解決。在設計和生產過程中，應該注重細節和質量控制，以確保產品的穩定性和可靠性。
